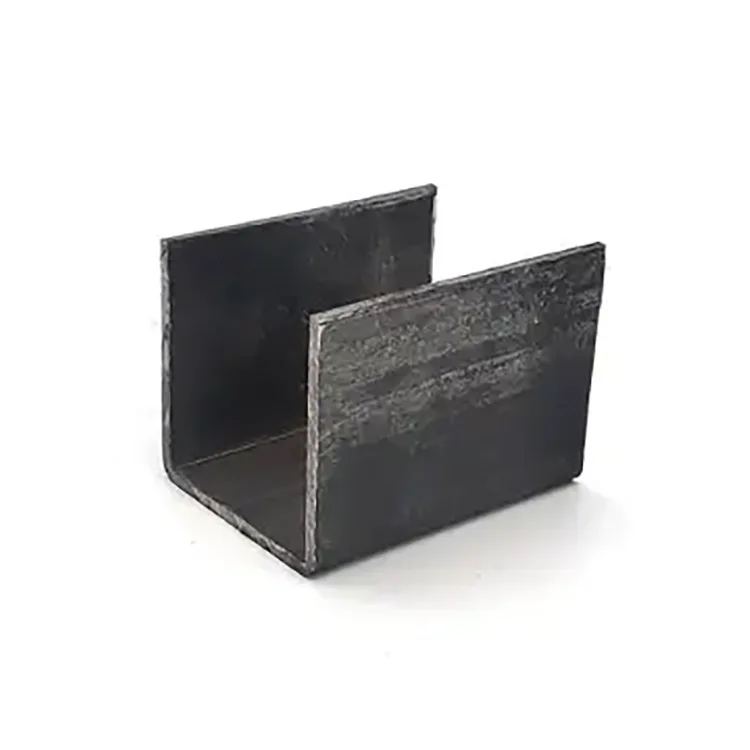

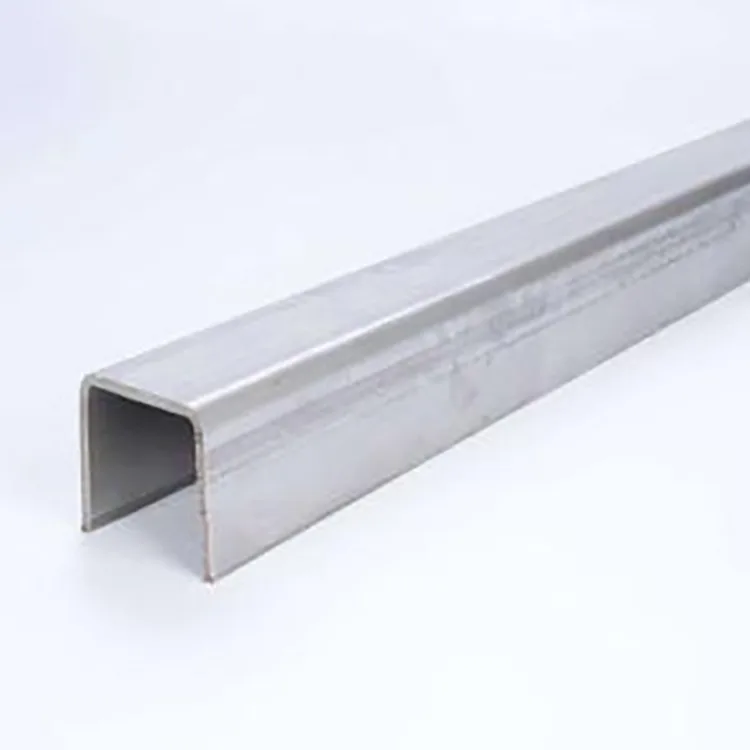

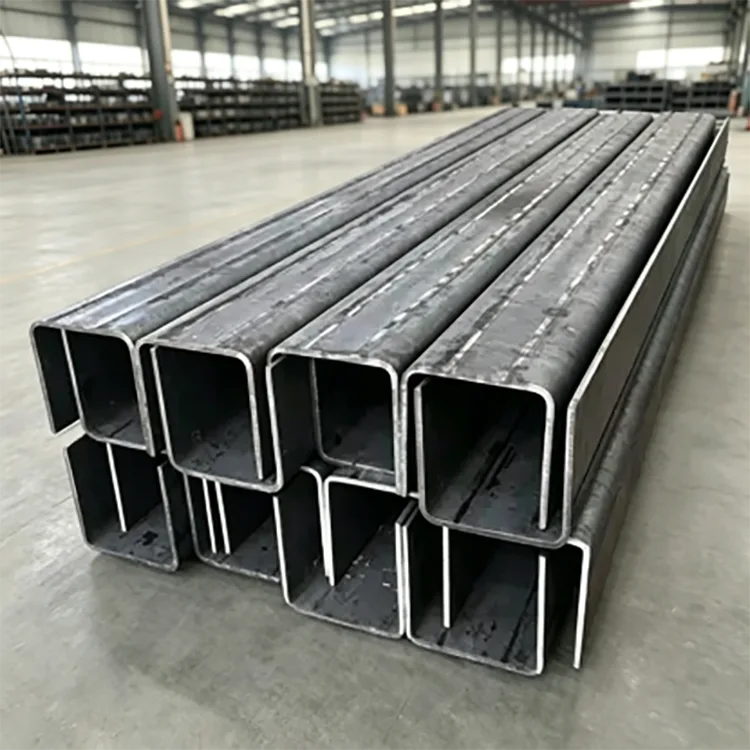

Cold-Formed U-Channel

U-Channel Cold-Formed dikembangake kanggo proyek ing ngendi baja saluran tradisional banget abot lan larang, dene tabung persegi utawa persegi panjang luwih larang utawa kurang trep kanggo ndandani lan posisi. Digawe saka baja kualitas Strip liwat terpadu suhu kamar kadhemen mbentuk, bagean wis biasa U-shaped alur, akses mbukak lan posisi akurat.

Dibandhingake karo bagean C lan Z, kang utamané dipigunakaké minangka gendheng lan tembok purlins, U saluran baja luwih cocog kanggo ndhukung, mbenakake saluran, dhasar peralatan, bagean ditempelake, ndhukung pipe, struktur guide lan pigura pager. Alur mbukak uga trep kanggo bolting, clamping, nuntun lan posisi sak instalasi.

Mulane, iku utamané cocok kanggo bengkel njero ruangan garing, pabrik terlampir lan lingkungan non-korosif liyane tanpa udan, semprotan uyah utawa asam lan cahya alkali, utamané ngendi biaya materi lan efficiency instalasi kudu kontrol.

Spesifikasi Teknis

Proses Produksi Standar

Produksi diwiwiti kanthi inspeksi kumparan baja sing mlebu, diikuti karo leveling otomatis lan straightening kanggo ngeculake stres material. Strip kasebut banjur ngliwati pirang-pirang stasiun roll-forming kanggo nggawe bagean U-shaped kanthi bertahap, diikuti karo ukuran sing tepat, pemotongan dawa tetep servo CNC lan punching otomatis opsional utawa nglereni sudhut.

Profil rampung dilurusake maneh sadurunge inspeksi visual lan dimensi lengkap, bundling lan panyimpenan.

Inspeksi kumparan baja → leveling lan straightening → progresif cold roll forming → U-bagean ukuran → CNC pemotongan dawa tetep → punching/pojok pemotongan → straightening sekunder → dimensi lan visual pengawasan → bundling lan panyimpenan

Ora kaya bagean sing digulung panas, proses iki ora nggunakake tahap rolling suhu dhuwur. Iki ngidini dimensi profil, straightness, posisi bolongan lan geometri pinggiran bisa kontrol sak terus mbentuk, kang migunani kanggo proyek mbutuhake perakitan akurat.

Apa Ndadekake U Channel Steel Beda

Desain entheng kanthi biaya sakabèhé sing luwih murah

Cold mbentuk nambah kekuatan saka baja liwat hardening karya, saéngga bagean tipis-dinding digunakake tinimbang saluran tradisional rodok abot ing aplikasi cocok. Asilé yaiku konsumsi baja sing luwih murah lan nyuda biaya transportasi, ngangkat lan instalasi.

Ing aplikasi dhukungan cahya lan medium sing khas, desain sing dibentuk kadhemen bisa luwih saka 30% luwih entheng tinimbang baja saluran tradisional, mbantu nyuda biaya bahan, barang lan tenaga kerja.

Alur U-Shaped kanggo Ndandani lan Positioning

Bagean U-shaped mbukak minangka salah sawijining kaluwihan praktis utama. Menehi lumahing trep kanggo slot mbenakake, nuntun, matesi, posisi peralatan, pipe clamping lan construction ditempelake.

Iki uga ing ngendi bagean beda saka baja C lan Z. C lan Z bagean sing umum dipilih kanggo purlins, nalika U saluran baja luwih asring digunakake ing ngendi profil dhewe kudu fungsi minangka support, basa, nuntun utawa mbenakake saluran.

Akurasi Dimensi kanggo Majelis Langsung

Profil kasebut dibentuk ing garis gulung kanthi otomatis lan ngliwati proses sizing lan straightening. Iki mbantu njaga dimensi bagean sing konsisten, pinggiran lurus lan twisting sing dikontrol.

Kanggo proyek sing nggunakake bolongan sing wis ditekuk utawa anggota dawa tetep, tujuane yaiku ngirim komponen sing bisa dipasang langsung tinimbang bola-bali dipotong utawa didandani ing situs.

Gampang Cutting, Welding lan Drilling

Lumahing baja ireng alami ora duwe lapisan galvanis sing kudu dianggep nalika nglereni utawa ngelas. Materi bisa dipotong, dilatih, dilas utawa ditekuk miturut syarat pabrikan.

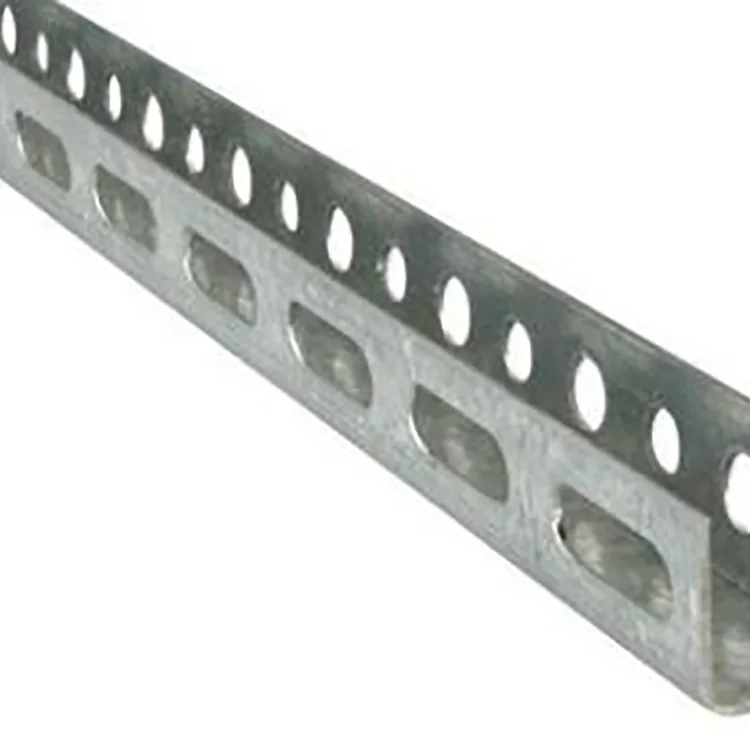

Pre-punched bolongan, slot, ngethok sudhut lan bagean tetep-dawa uga bisa diprodhuksi sadurunge kiriman, ngurangi jumlah pangolahan situs dibutuhake kanggo mbenake lan proyèk support peralatan.

Bagean resik lan Penampilan Reguler

Bagean U sing dibentuk kanthi bener nduweni permukaan sing rata, pinggiran biasa lan geometri sing konsisten. Sawise perakitan, komponen bisa njaga kesenjangan lan tampilan sakabèhé sing apik, saéngga cocog ora mung kanggo karya baja fungsional nanging uga kanggo struktur njero ruangan, bengkel lan pameran utawa area pameran.

Ngatasi Masalah Proyek Umum

Biaya bahan lan instalasi sing luwih murah:

Desain tembok tipis sing digawe adhem bisa nyuda bobot nganti 30% + dibandhingake karo baja saluran tradisional, sing bisa nyuda biaya transportasi, angkat lan tenaga kerja.

Kurang koreksi situs:

CNC roll mbentuk lan straightening nyedhiyani konsisten dimensi lan straightness, ngewangi nyuda nglereni, pengeboran lan koreksi karya sawise pangiriman.

Instalasi luwih cepet:

Alur U-shaped standar bisa digunakake langsung kanggo mbenakake, nuntun, ndhukung lan posisi. Kanthi bolongan utawa slot sing wis dicithak, akeh komponen bisa dirakit tanpa nggawe situs tambahan.

Luwih cocog kanggo struktur entheng:

Pengerasan kadhemen nambah kekuwatan bagean sing dibentuk, dadi cocog kanggo dhukungan ringan lan medium, braket peralatan, dhukungan pipa lan struktur kandang nalika bagean kasebut dipilih kanthi bener kanggo beban.

Aplikasi Proyek Nyata

Kasus 1: Sistem Dhukungan Peralatan kanggo Workshop Manufaktur Cerdas

Proyek kasebut melu bengkel produksi cerdas modern kanthi lingkungan njero ruangan sing garing lan dikontrol bledug. Customer needed nomer akeh peralatan mbenakake krenjang lan pigura support pipe, karo syarat kanggo stabilitas struktural, flatness dhuwur lan kontrol biaya project.

Materi sing dipilih yaiku Q235B Cold-Formed U-Channel, U100-U140, kanthi ketebalan tembok 1.5-2.0 mm lan bolongan posisi sing wis ditekuk.

Alur U-shaped cekap posisi peralatan lan pipe-mbenakake syarat tanpa welding situs tambahan. Efisiensi instalasi tambah 40%, dene desain sing entheng nyuda syarat transportasi lan ngangkat. Dibandhingake karo solusi saluran-baja tradisional, biaya proyek sakabèhé suda 23%.

Flatness profil dhuwur uga mbantu nyegah panyimpangan instalasi ing sekitar peralatan. Sistem dhukungan sing wis rampung tetep stabil lan bebas saka loosening, kanthi tata letak bengkel sing rapi lan pamrayogi proyek siji-wektu.

Kasus 2: Nganyarke Struktural Dalam Ruangan Pabrik Lawas

Pabrik industri lawas mbutuhake partisi njero ruangan anyar, dhukungan peralatan lan struktur pipa. Amarga bangunan sing ana nduweni kapasitas beban sing winates, bagean baja abot ora cocok kanggo renovasi.

Proyek kasebut nggunakake Q235B Cold-Formed U-Channel ing pirang-pirang ukuran miturut syarat dhukungan sing beda.

Bagean entheng mbantu ngatasi watesan beban bangunan sing ana tanpa nambah beban struktural. Bentuk sing kompak uga luwih gampang dipasang ing wilayah sing sempit ing sekitar peralatan lan pipa sing wis ana.

Sawise instalasi, struktur sing dianyari nyedhiyakake dhukungan sing stabil nalika njaga tata letak sing resik, nggawe saluran U cocok kanggo renovasi pabrik njero ruangan sing entheng.

Cara Pilih Saluran U Tengen

Miturut lingkungan:

Disaranake utamane kanggo lingkungan njero ruangan sing garing lan berventilasi tanpa udan langsung utawa paparan korosif. Kanggo bengkel sing lembab, primer pencegahan karat tambahan kudu dianggep. Lingkungan njaba ruangan, semprotan uyah lan banget korosif mbutuhake lapisan pelindung sing cocog utawa bagean baja sing beda.

Miturut materi:

Q235B cocok kanggo ndhukung cahya umum, kurung lan struktur pager. Q355B disaranake yen kekuatan sing luwih dhuwur dibutuhake, kayata rentang sing luwih gedhe, dhasar peralatan sing luwih abot utawa kerja penguatan.

Miturut ukuran bagean:

U80–U120 bisa digunakake kanggo dhukungan pipa lan peralatan sing luwih cilik. U140–U200 cocok kanggo struktur pager utama lan pangkalan rak. Kanggo tulangan sing luwih abot lan pangkalan sing luwih gedhe, bagean sing luwih gedhe kayata U250–U300 bisa dianggep miturut beban nyata.

Miturut ketebalan tembok:

0.8-1.2 mm umume digunakake kanggo posisi cahya lan aplikasi non-beban; 1.5-2.0 mm cocok kanggo struktur dhukungan biasa; 2.5-3.0 mm dimaksudake kanggo aplikasi dhukungan lan penguatan sing luwih abot.

Ukuran bagean final kudu dikonfirmasi miturut span, mbukak, cara mbenakake lan kahanan instalasi tinimbang milih mung dening ukuran profil.

Lingkungan lumahing lan Aplikasi

Produk standar diwenehake minangka baja ireng alami tanpa lapisan galvanis. Iki ndadekake nglereni sakteruse, welding lan pengeboran langsung lan ngidini panuku kanggo aplikasi primer, Paint utawa perawatan lumahing cocok liyane yen dibutuhake.

Produk paling cocok kanggo:

Pabrik lan bengkel njero ruangan garing

pigura support peralatan

Struktur dhukungan pipa lan kabel

Pangkalan peralatan

partisi njero ruangan lan enclosures

Komponen baja sing dipasang

Pandhuan lan struktur posisi

Proyek renovasi baja ringan

Kanggo struktur ruangan, wilayah pesisir, kelembapan sing terus-terusan utawa lingkungan sing kena asam lan alkali, proteksi karat kudu ditemtokake sadurunge produksi.

Processing Custom lan Supply Bulk

Saluran U bisa diprodhuksi miturut gambar proyek tinimbang diwatesi karo ukuran saham standar. Pangolahan sing kasedhiya kalebu bolongan sing wis ditekuk, slot, nglereni sudhut, nglereni angled, nglereni dawa tetep lan ukuran non-standar.

Kanggo proyek sing nggunakake komponen dhukungan bola-bali, pra-proses bisa nyuda pemotongan lan pengeboran situs. Para panuku bisa nyedhiyakake gambar, dimensi bagean, jarak bolongan, syarat dawa lan bahan materi nalika njaluk kutipan.

Kanggo pesenan sing luwih gedhe, produksi bisa diatur miturut kombinasi ukuran sing dibutuhake lan jadwal pangiriman, kanthi inspeksi dimensi ditindakake sadurunge bundling lan kiriman.

Kontrol Kualitas Pabrik

Kontrol kualitas diwiwiti kanthi kumparan baja sing mlebu, ing ngendi bahan bahan lan kondisi dimensi dhasar dicenthang sadurunge dibentuk.

Sajrone produksi, titik kontrol utama yaiku leveling strip, stabilitas roll-forming, dimensi bagean, straightness, posisi bolongan lan dawa nglereni. Sawise mbentuk, profil ngalami straightening sekunder lan inspeksi visual lan dimensi pungkasan.

Perhatian khusus dibayar kanggo twisting, deformasi, kondisi pinggiran lan konsistensi antarane batch. Kanggo produk sing wis dicithak, posisi bolongan lan jarak uga dicenthang amarga dimensi kasebut langsung mengaruhi instalasi.

Pendekatan produksi iki penting kanggo proyek ing ngendi saluran U sing dikirim kudu cocog karo gambar lan dirakit karo komponen buatan liyane tanpa koreksi situs sing bola-bali.

FAQ

Q1: Apa Cold-Formed U-Channel luwih kuwat tinimbang baja saluran biasa?

Kanggo aplikasi entheng lan medium-load cocok, kadhemen mbentuk ngenalaken hardening karya lan bisa menehi kekuatan luwih ing materi kawangun. Bagean kasebut uga dimensi biasa lan tahan kanggo deformasi nalika dipilih lan dipasang kanthi bener. Kanggo struktur utami sing akeh dimuat, pitungan beban sing dibutuhake kudu nemtokake manawa saluran sing luwih abot utawa bagean kekuwatan dhuwur perlu.

Q2: Bisa saluran U ngganti baja saluran tradisional?

Bisa ngganti baja saluran tradisional ing akeh aplikasi cahya lan medium-loading kayata ndhukung, kurung, enclosures, struktur ditempelake lan basis peralatan. Sampeyan ngirim ora ngganti kanthi otomatis balok utami utawa struktur abot sing kena pengaruh sing signifikan utawa beban konsentrasi.

Q3: Apa sampeyan bisa nggawe bolongan lan ngethok dawa sing ora standar?

ya wis. Pre-punching, nglereni sudhut, slotting, nglereni angled lan dawa tetep non-standar bisa diprodhuksi miturut gambar. Iki ngidini komponen teka siap kanggo perakitan.

Q4: Apa prabédan antarane saluran U lan C / Z purlin bagean?

C lan Z bagean utamané digunakake kanggo gendheng lan tembok purlins. bagean U luwih umum digunakake kanggo ndhukung, dhasar, bagean ditempelake, mbenakake saluran, Panuntun lan struktur posisi. Pilihan kudu ngetutake fungsi struktural sing nyata.

Q5: Bakal Cold-Formed U-Channel corak utawa deform gampang?

A bagean diprodhuksi mlaku liwat multi-pass mbentuk, ukuran lan straightening kanggo kontrol twisting lan deformasi ing syarat standar ditrapake. Bahan sing bener, kekandelan tembok, ukuran bagean lan cara instalasi uga penting kanggo njaga stabilitas dimensi ing layanan.

Q6: Kang luwih, Q235B utawa Q355B?

Q235B cocok kanggo dhukungan cahya umum lan aplikasi enclosure. Q355B nyedhiyakake kekuatan sing luwih dhuwur lan luwih cocok kanggo basis peralatan sing luwih abot, rentang sing luwih gedhe lan kerja penguatan nalika desain struktural mbutuhake.

Q7: Apa lumahing bisa galvanis utawa dicet?

ya wis. Produk standar yaiku baja ireng alami, saengga bisa diproses kanthi primer, cat, lapisan bubuk utawa galvanizing sing cocog miturut lingkungan proyek lan syarat karat.
