Galvanis Z Purlin

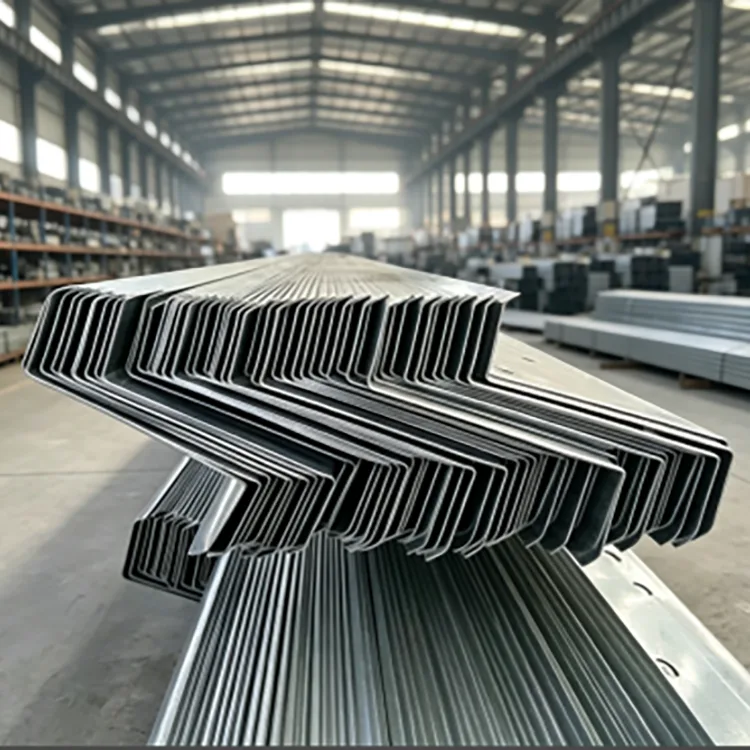

Galvanized Z purlin minangka bagean struktur kadhemen digawe saka Q235B utawa Q355B strip baja. Strip kasebut ngliwati pirang-pirang gulung kanggo nggawe profil Z, banjur nglereni, ngethok lan ngolah pojok. Anggota rampung banjur pickled, fluxed lan hot-dip galvanis minangka bagean lengkap.

Profil Z utamané digunakake ing gendheng miring amarga anggota jejer bisa tumpang tindih ing ends. Iki ndhukung garis purlin terus lan bisa nyuda joints kapisah dibandhingake karo bagean C conventional. Uga bisa digunakake kanggo pigura tembok lan struktur baja cahya liyane nalika geometri lan kapasitas mbukak cocog karo desain.

Urutan manufaktur penting: mbentuk, nglereni lan punching rampung sadurunge galvanizing, saéngga bagean Z rampung lan wilayah diproses kanggo nampa lapisan seng sak tataran galvanizing.

Ngendi Bagean Z Nggawe Bedane

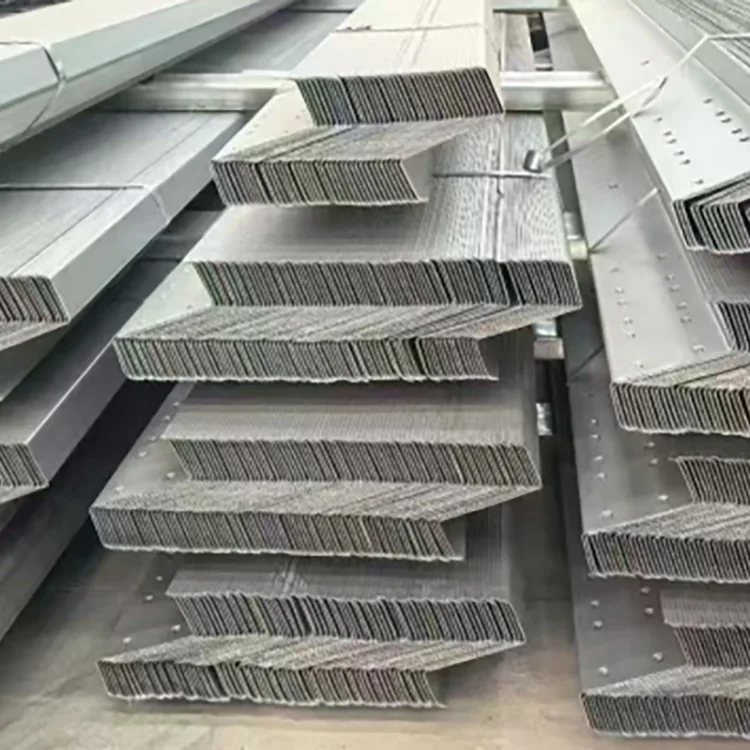

Fitur sing nemtokake purlin Z yaiku tumpang tindih antarane anggota jejer.

Ing gendheng sloped, flanges ndhuwur lan ngisor bagean Z jejer bisa tumpang tindih, saéngga baris purlin kanggo terus liwat struktur gendheng. Iki bisa nyuda karya nglereni lan sambungan dibandhingake karo anggota kapisah ing saben span.

Gendheng karo slope ndhuwur 10 ° umume luwih cocok kanggo njupuk kauntungan saka tumpang tindih Z-bagean. Ing ngisor udakara 8 °, purlin C bisa menehi susunan sing luwih gampang.

Z purlins uga bisa digunakake minangka purlins tembok. Bagian pungkasan kudu ngetutake gambar struktur lan pitungan beban.

Galvanizing wis rampung sawise Fabrikasi

Strip baja pisanan diproses menyang bagean Z rampung. Cutting, punching lan sudhut karya rampung sadurunge anggota lumebu ing galvanizing bath. Profil lengkap banjur di resiki, flux lan dicelupake ing seng cair ing kira-kira 450 ° C.

Steel coil → leveling → cold roll forming → fixed-length cutting → punching and corner cutting → straightening and stress relief → degreasing and pickling → fluxing → drying → hot-dip galvanizing → cooling and passivation → zinc coating inspection → tampilan inspeksi → packing.

Urutan iki ngidini sudhut kawangun lan bolongan sambungan galvanis bebarengan karo profil rampung.

Spesifikasi Utama

Lapisan Seng Kudu Cocog karo Lingkungan Korosi

Kanggo eksposur ruangan njero ruangan normal, kayata atap pabrik biasa lan struktur PV rooftop tanpa semprotan uyah utawa gas kimia, ≥85 μm minangka spesifikasi wiwitan sing umum.

Kanggo bangunan ternak, bengkel lembab lan struktur pinggir kali, 120-180 μm nyedhiyakake tingkat lapisan sing luwih dhuwur.

Kanggo wilayah pesisir, pelabuhan, pabrik kimia lan lingkungan banyu limbah, kisaran sing disaranake bisa ditambah dadi 200–275 μm.

Lapisan pungkasan kudu dikonfirmasi miturut lingkungan karat lan syarat desain proyek.

Q235B utawa Q355B?

Kanggo gendheng pabrik biasa, struktur fotovoltaik rooftop lan bangunan tetanèn, Q235B biasane cukup nalika bagean dibutuhake lan kekandelan ketemu kathah diwilang.

Q355B cocog kanggo purlins gedhe-span, wilayah salju abot, wilayah angin kuwat lan proyèk gisik nuntut. Adhedhasar data proyek sing diwenehake, Q355B bisa nyedhiyakake kira-kira 30% kapasitas beban sing luwih dhuwur ing bagean sing padha ing kahanan sing padha. Apa iki ngidini bagean cilik utawa konsumsi baja ngisor kudu ditemtokake dening pitungan struktural.

Mulane, kelas materi kudu dipilih miturut syarat struktural.

Bagian Z lan Pilihan Kekandelan Tembok

Dhuwur bagean nemtokake geometri sakabèhé saka purlin, nalika kekandelan tembok mengaruhi resistance kanggo mbukak lan deformasi.

Kanggo kekandelan tembok:

1.2–1.4 mm umume digunakake kanggo aplikasi enclosure span cilik lan entheng.

1.5–2.0 mm minangka kisaran umum kanggo purlin gendheng pabrik lan struktur fotovoltaik ing atap.

2.2-3.0 mm luwih cocok nalika atap nduweni bentang sing luwih gedhe utawa salju sing luwih dhuwur, angin utawa beban struktural.

Dhuwur lan kekandelan bagean kudu dipilih bebarengan karo span, jarak purlin, beban gendheng lan defleksi sing diidini.

Where Galvanized Z Purlin Digunakake

Atap pabrik baja: purlins gendheng lan purlins tembok kanggo bangunan industri kapapar.

Sistem fotovoltaik rooftop: utamané gendheng sloped ngendi Z-bagean tumpang tindih bisa menakake noto purlin.

Bangunan pesisir: sistem gendheng lan pager sing mbukak cedhak garis pantai lan pelabuhan, nggunakake lapisan seng sing tambah yen dibutuhake.

Struktur ternak lan tetanèn: gudang kanthi kelembapan dhuwur, griya ijo lan bangunan liyane ing ngendi kondensasi bisa nyepetake korosi baja.

Fasilitas industri sing lembab: rangka atap lan tembok ing sekitar bengkel ing ngendi baja ireng biasa mbutuhake perlindungan karat tambahan.

Struktur baja ukuran cahya ruangan: struktur atap miring kotamadya lan liyane.

Apa Hot-Dip Galvanizing Tambah

Lapisan seng nyedhiyakake proteksi penghalang lan proteksi kurban. Iku misahake landasan baja saka Kelembapan lan oksigen, nalika seng uga bisa nyedhiyani pangayoman elektrokimia watara wilayah cilik saka karusakan lapisan lokal.

Iki migunani kanggo purlins gendheng amarga repainting struktur gendheng diinstal luwih angel saka nambani baja ing tingkat lemah.

Hot-dip galvanizing nyedhiyakake proteksi karat ing permukaan sing dibentuk. Iku ora sulih kanggo got tepat, desain sambungan utawa ndandani situs sawise nglereni lan welding.

Telung Perbandingan Pengadaan Umum

Galvanis Z purlin vs galvanis C purlin

Z purlin utamané migunani nalika anggota jejer bisa tumpang tindih bebarengan gendheng sloped. C purlin asring luwih trep kanggo gendheng flatter utawa noto ngendi tumpang tindih nawakake keuntungan praktis sethitik.

Purlin Z Galvanis vs purlin Z sing dicet

Paint menehi pangayoman lumahing, nanging karusakan watara sudhut, bolongan, Motong lan titik sambungan kudu dianggep. Hot-dip galvanizing wis Applied kanggo profil rampung lan menehi pangayoman karat kanggo baja kapapar. Urip "5-10 kaping luwih suwe" ora dianggep minangka aturan universal amarga kinerja cat gumantung banget marang sistem lapisan, persiapan lan cahya.

Hot-dip galvanis Z purlin vs electrogalvanized Z purlin

Lapisan elektrogalvanis biasane luwih tipis tinimbang lapisan galvanis hot-dip. Kanggo cahya ruangan jangka panjang, galvanizing hot-dip umume ditemtokake nalika proteksi seng substansial dibutuhake.

Apa sing kudu Dipriksa Para Pembeli Sadurunge Mesen

Kanggo proyek gendheng sing direkayasa, urutan kasebut kudu ngenali luwih saka mung "Z purlin."

Bagean: Z100–Z300 utawa profil khusus gambar.

Ketebalan tembok: 1,2-3,0 mm.

Baja kelas: Q235B utawa Q355B.

Lapisan seng: ≥85 μm, 120–180 μm utawa 200–275 μm miturut paparan.

Length: standar utawa tetep dawa non-standar.

Punching: diameteripun bolongan, jarak lan lokasi miturut gambar.

Lumahing: hot-dip galvanis sawise mbentuk lan pabrikan.

Spesifikasi sing jelas kayata Q355B / Z200 / 2.0 mm / 200 μm seng / dawa tetep / pre-punched luwih gampang kanggo pabrikan ngutip lan ngasilake kanthi konsisten tinimbang panjaluk umum kanggo "baja Z galvanis."

Sambungan lan Processing Situs

Pemotongan utama lan punching kudu rampung sadurunge galvanizing. Yen pengeboran tambahan utawa nglereni ora bisa diendhani ing situs, baja sing kapapar kudu di resiki lan diolah nganggo lapisan perbaikan sing sugih seng.

Welding mbusak seng watara las. Sawise welding, wilayah kudu di resiki lan didandani. Where ijin desain struktural, sambungan bolted luwih gampang kanggo ngatur ing purlins galvanis.

Manufaktur lan Kontrol Kualitas

Kontrol produksi diwiwiti karo strip baja. Koil mlebu dicenthang kanggo kelas, kekandelan lan kondisi permukaan sadurunge muter mbentuk.

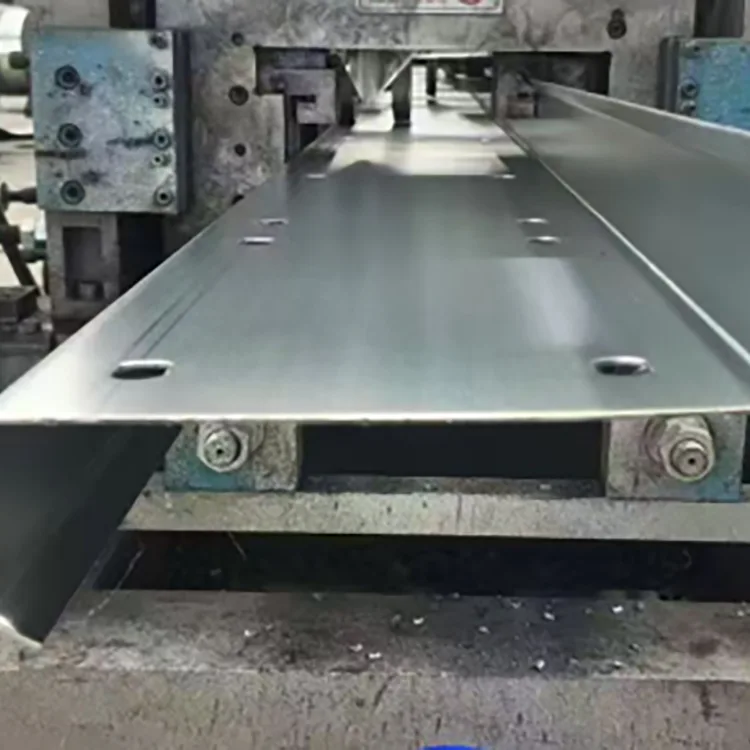

Sajrone mbentuk, mriksa dimensi fokus ing dhuwur bagean, geometri flange, kekandelan tembok, straightness lan twisting. Punching dicenthang marang drawing disetujoni.

Sawise galvanizing, lapisan dicenthang kanggo jangkoan, kekandelan, katon lan cacat kayata wilayah gundhul, peeling utawa seng banget buildup. Akurasi dawa tetep lan straightness sakabèhé uga dicenthang sadurunge ngemas.

Referensi Pemilihan Proyek

Inland atap pabrik curam utawa rooftop PV: Q235B, Z160–Z200, 1.5–2.0 mm, ≥85 μm.

Peternakan, bengkel lembab utawa proyek pinggir kali: Q235B utawa Q355B, 120–180 μm.

Proyek pesisir utawa pelabuhan: Q355B, 200–275 μm, kanthi ketebalan tembok dipilih kanggo beban struktur.

Gedhe-span gendheng karo angin abot utawa salju: Q355B, bagean Z luwih gedhe lan kekandelan tembok 2.2-3.0 mm yen dibutuhake.

Atap njero ruangan garing: purlin Z sing ora dilapisi kadhemen bisa dadi pilihan sing luwih ekonomis.

FAQ

Q1. Bakal lapisan seng bakal rusak nalika Z purlins tumpang tindih?

Tumpang tindih bolted normal ora kudu nyebabake peeling area gedhe nalika lapisan galvanis nduweni adhesi sing apik. Kerusakan mekanik cilik bisa didandani kanthi cat perbaikan sing sugih seng.

Q2. Apa purlins Z galvanis bisa dilas?

Ya, nanging lapisan seng ngubengi las bakal rusak amarga panas. Wilayah sing dilas kudu di resiki lan didandani sawise welding. Sambungan bolted umume disenengi ing ngendi praktis.

Q3. Apa Z purlin mung cocok kanggo gendheng?

Ora. Sampeyan uga bisa digunakake minangka purlin tembok. Nanging, C purlins asring luwih trep kanggo sistem tembok amarga tumpang tindih bagean Z kurang migunani ing rongko tembok vertikal.

Q4. Apa purlin Z galvanis bisa digunakake kanggo proyek PV rooftop 25 taun?

Bisa ditemtokake kanggo struktur PV umur dawa, nanging lapisan seng kudu dicocogake karo lingkungan nyata. Proyek daratan lan pesisir ora kudu kanthi otomatis nggunakake kekandelan lapisan sing padha.

Q5. Pripun ngenali purlin Z sing galvanis sadurunge mbentuk?

Priksa sudhut sing dibentuk kanggo retak terus utawa peeling saka lapisan seng. Kanggo tuku, konfirmasi proses pabrikan lan mbutuhake bagean Z dibentuk lan ditindhes sadurunge galvanizing hot-dip.

Q6. Apa produsen bisa nyuplai purlin Z sing wis dicithak?

ya wis. Ukuran bolongan, jarak lan posisi bisa diprodhuksi miturut gambar struktural. Ngrampungake punching sadurunge galvanizing uga ngidini wilayah diproses kanggo nampa seng sak tataran galvanizing.

Q7. Lapisan seng apa sing kudu digunakake ing cedhak pesisir?

Kanggo cahya pesisir sing kuwat, lapisan 200-275 μm bisa ditemtokake minangka syarat wiwitan. Lapisan pungkasan kudu ditemtokake miturut kondisi karat proyek lan spesifikasi sing ditrapake.

Q8. Apa purlin Z sing luwih kenthel mesthi luwih apik?

Ora A tembok kenthel mundhak konsumsi baja lan biaya. Kekandelan sing bener gumantung saka span, jarak, beban angin lan salju, dhuwur bagean lan pitungan struktural.
